首页 > 产品中心 > 台湾庆鸿 慢走丝台湾庆鸿 慢走丝

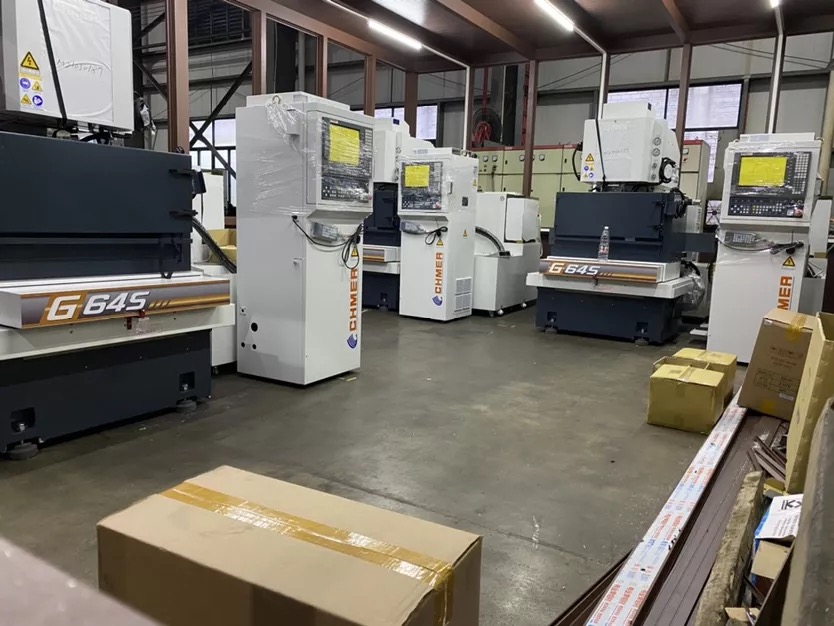

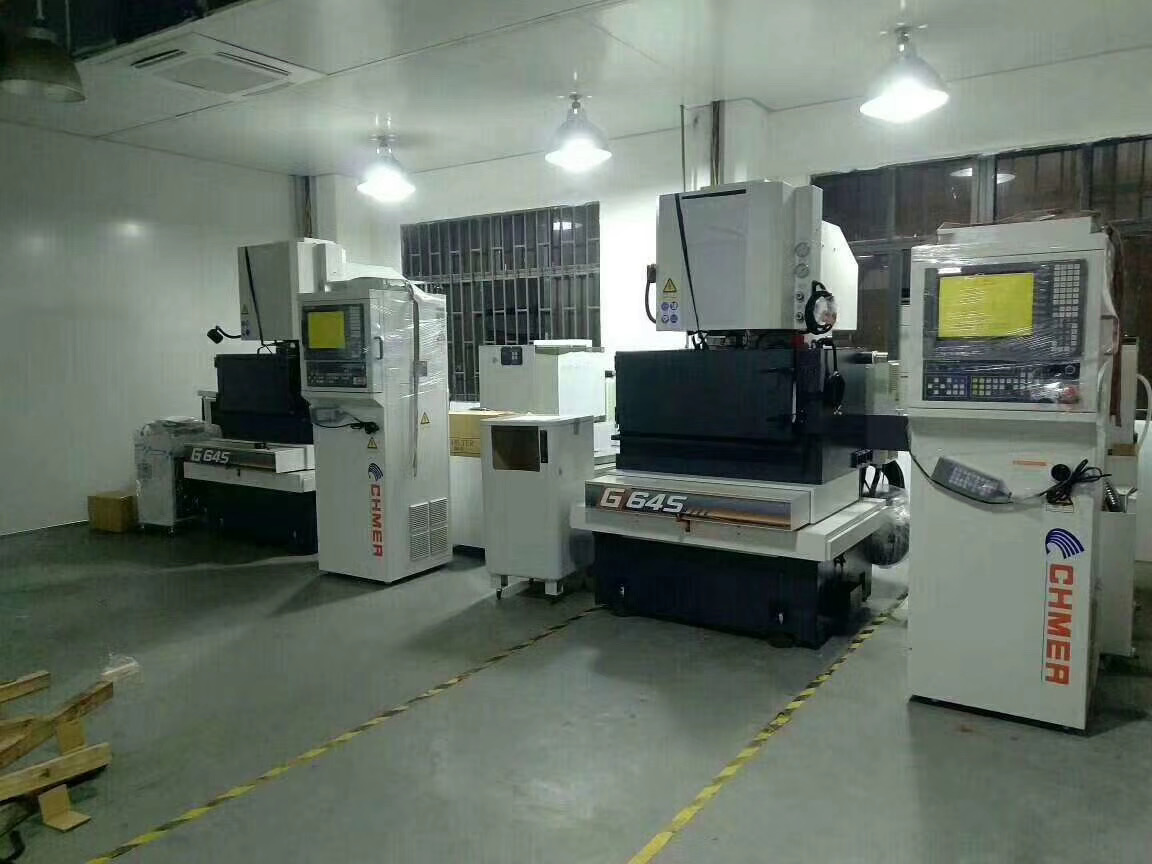

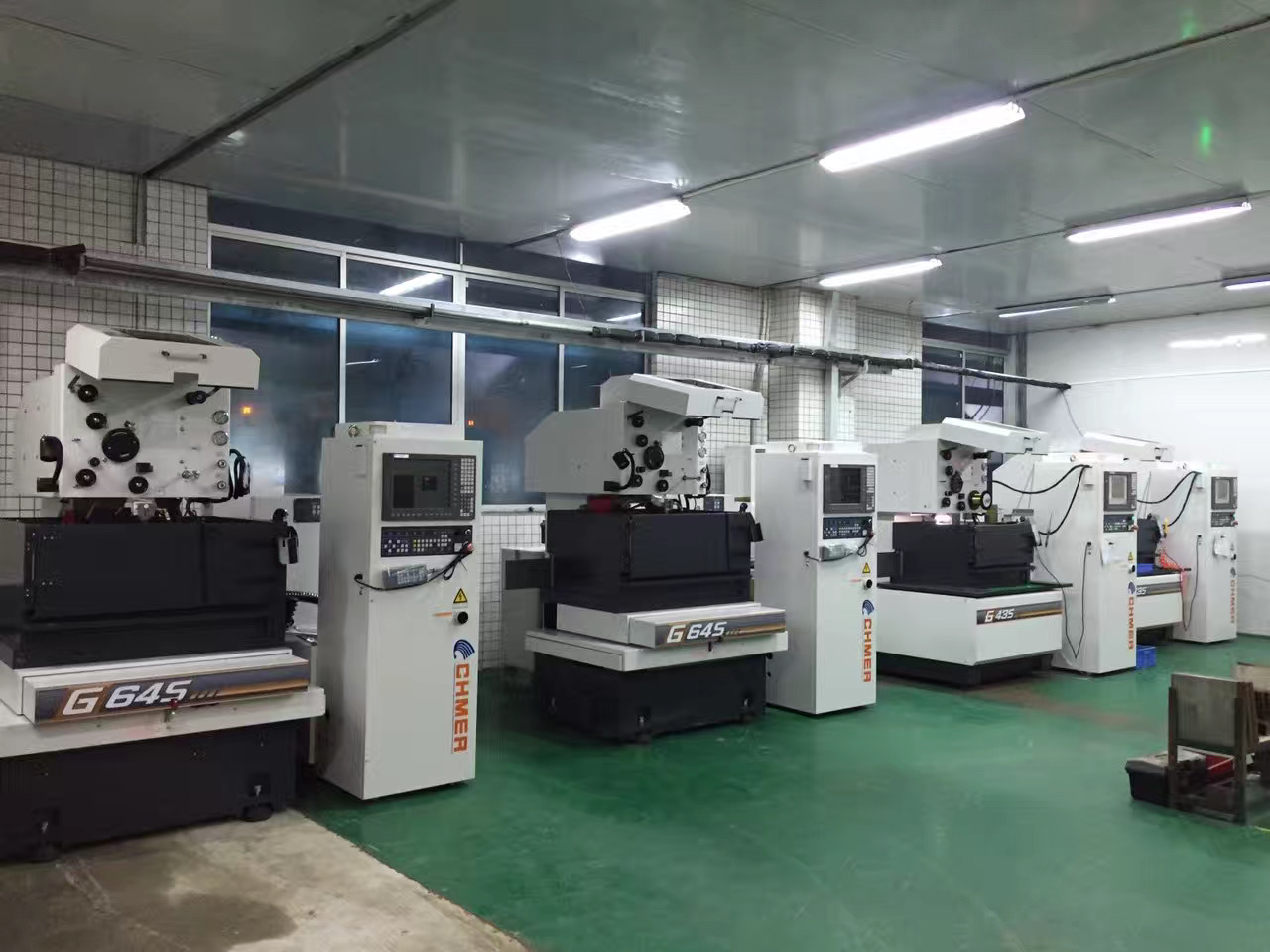

      G64S 浸水式
  • 型号:G64S
  • 产品介绍:泛用型慢走丝 经济化的加工成本搭配高灵活性的操作方式,适用于各类型的慢走丝加工应用
技术规格
規格表
機型 單位 G64S 浸水式
X,Y 行程 mm 600x400
U,V,Z 行程 mm 100x100x300
最大工作物 (WxDxH) mm 910x700x295
最大工件重量 kgs 450
XY进给速度 mm/min Max.800
马达系統 axis AC servo motor
线径(标准) mm ¢0.15~¢0.3 (¢0.25)
最大送线速度 mm/sec 300
线张力 gf 300~2500
最大切割斜度(°) / 工件厚度(mm) - ±21°/100(广角喷嘴,DA+DB=15mm)
本体外观尺寸 (WxDxH) mm 2500x2450x2250
净重(含电源、水系统) kgs 3595
水箱容量 L 650

适用范围
注意事项

设置条件输入电源

    AC220V±5V    3相  50/60Hz±1Hz

环境温度,湿度

建议室温:20±1°C  湿度:75%RH以下

设置环境:

1.避免将机器放在接近振动源及冲击源会影响机器精度的设备

2.避免将机器放在热处理或电渡厂附近,因为控制器会受侵蚀影响

3.避免将机器放在多灰尘的环境其会机器本体的功能

4.机器就定位时应注意机器之正常操作及移动行程范围,及保养维修之所需之空间

接地施工:

1.为防止电磁波干拢&漏电,请依照电气设备标准中所规定的第三类施工(接地电阻

在10Ω 以下)并与其他机台分开接地。

2.请使用14mm2的接地线

气压源要求:

    只有配备AWT(自动穿线装置)或浸水式机台需要气压源6kg/cm2
